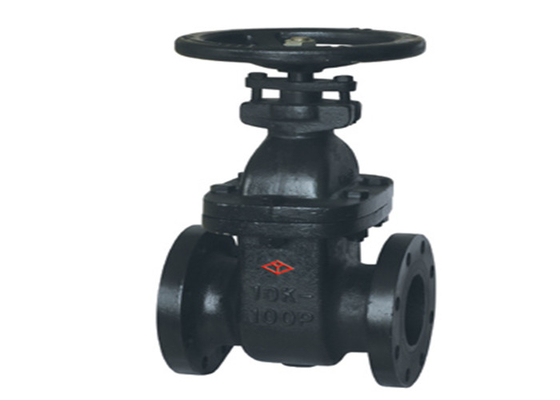

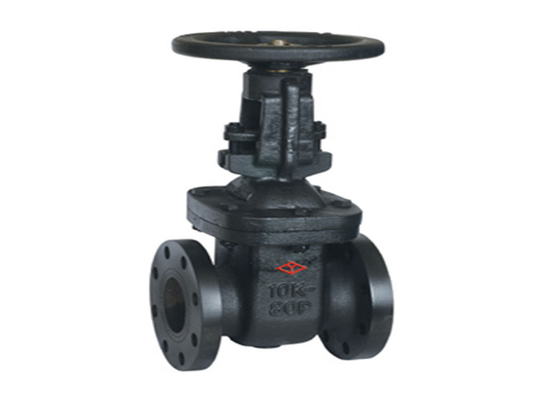

| Ürün adı: | Flanşlı Sürgülü Vana | Tasarım Standardı: | KS B 2350 |
|---|---|---|---|
| ortam sıcaklığı: | Orta Sıcaklık, Normal Sıcaklık | kaporta malzemesi: | dökme demir |
| Disk malzemesi: | dökme demir + pirinç | gövde malzemesi: | Paslanmaz çelik |
| yüz yüze: | JIS B2031/ KS B 2306 | Renk: | Müşterinin İsteği |
| medya: | Suçlu | ||
| Vurgulamak: | KS B 2350 Flanşlı Sürgülü Vana,Siyah Flanşlı Sürgülü Vana,DN300 Siyah Sürgülü Vana |
||
Sürgülü vananın açma ve kapama kısmı kapıdır.Kapının hareket yönü akışkan yönüne diktir.Sürgülü valf sadece tamamen açılabilir ve tamamen kapatılabilir, ayarlanamaz ve kısılamaz.Ram iki sızdırmazlık yüzeyine sahiptir.En yaygın olarak kullanılan Mode RAM valfinin iki sızdırmazlık yüzeyi, kama biçimli ve kama biçimli açılı valfleri oluşturur.
| Boyut | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 180 | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 | 460 | 490 | 526 | 554 | 620 |
| D | 40 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | 490 | 560 | 620 | 675 | 795 |
| B | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 | 30 | 32 | 34 | 36 | 38 | 40 | 44 |
| Zx wd | 4X w19 | 4X w19 | 4X w19 | 8X w19 | 8X w19 | 8X w23 | 8x w23 | 12X w23 | 12X w25 | 16X w25 | 16X w25 | 16X w27 | 20X w27 | 20x w27 | 24X w33 |
| H | 317 | 343 | 390 | 452 | 537 | 621 | 718 | 920 | 1113 | 1308 | 1195 | 1367 | 1498 | 1710 | 2129 |
| D0 | 190 | 190 | 190 | 210 | 240 | 260 | 270 | 300 | 350 | 390 | 400 | 500 | 50() | 500 | 500 |
1. Kurulumdan önce valf boşluğunu, sızdırmazlık yüzeyini ve diğer parçaları kontrol edin ve kir veya kumun yapışmasına izin vermeyin;
2. Tüm bağlantı parçalarındaki cıvatalar eşit olarak sıkılmalıdır;
3. Hem salmastranın sıkılığını hem de şahmerdanın esnek açılmasını sağlamak için salmastra parçalarının sıkıştırılmasının gerekip gerekmediğini kontrol edin;
4. Vanayı monte etmeden önce, kullanıcı vana modelini, bağlantı boyutunu kontrol etmeli ve vana gereksinimleriyle tutarlılığı sağlamak için ortam akış yönüne dikkat etmelidir;
5. Valfi takarken, kullanıcı valf sürüşü için gerekli alanı ayırmalıdır;
6. Sürüş cihazının kablolaması devre şemasına göre yapılmalıdır;
7. Sürgülü vananın bakımı düzenli olarak yapılmalı ve sızdırmazlığı etkilememek için istendiği gibi çarpılmamalı ve sıkılmamalıdır.
